Комплекс оборудования для проверки насосов высокого давления Common Rail — PUMP TEST.02

  • Производитель:  DIESELLAND
  • Доступность:  В наличии
  • Код товара:  PUMP TEST.02

0.00 EUR



Доставка

Доставка по РБ и СНГ

Рассчитать доставку

Техподдержка

Бесплатные консультации по обслуживанию и эксплуатации

Гарантия

От 1 года на всю продукцию

Описание

PUMP TEST.02. Комплекс оборудования для проверки насосов высокого давления Common Rail

В состав комплекса PUMP TEST.02 входит:

  1. Прибор PTC-2520 (CP-Tester) - предназначен для подачи программируемых пользователем сигналов управления регуляторами давления ТНВД системы Common Rail для проверки их работоспособности
  2. Прибор FMDE-520 - предназначен для измерения производительности ТНВД Common Rail по двум каналам
  3. Стойка приборов на колесах для удобной работы
  4. Комплект кабелей-переходников
  5. Фильтры тонкой очистки жидкости (2 шт)
  6. Программное обеспечение

Описание и работа прибора PTC-2520 (CP-Tester)

Прибор PTC-2520 позволяет проводить испытания дизельных ТНВД системы Common Rail, подавая заданные пользователем необходимые сигналы управления клапанами-регуляторами ТНВД и регуляторами давления испытательной системы.

На панели PTC-2520 находятся следующие разъемы:

  • SENS -разъем для подключения датчика давления
  • HIGH - разъем для подключения к регулятору ВД (DRV)
  • LOW - разъем для подключения к регулятору низкого давления (ZME)

На задней панели PTC-2520 находится:

  • Выключатель сетевого питания "POWER" и разъем "220-240v~AC50/60Hz" - для подключения сетевого питания ~220 В. Разъём "СЕТЬ" конструктивно выполнен в одном корпусе с предохранителем
  • "USB"- порт
  • Разъем для подключения концевого выключателя защитного стекла (для работы вне стенда CR-Test-2P)
  • Вентиляционная решетка

При тестировании объемной производительности насосов СР1 проводится замер количества топлива, уходящего в обратный слив с рейки, через регулятор(ы) высокого давления на различных режимах работы (обороты насоса и давление).

Принцип проверки насосов СР3 заключается в следующем: в качестве нагрузки используется накопитель давления (Rail) с установленными на нем регуляторами высокого давления и датчиком давления. В данных системах с управлением по низкому давлению насос будет иметь максимальную производительность при отсутствии напряжения на регуляторе, но так как на Rail установлен регулятор(ы) высокого давления, все топливо будет уходить в обратный слив. Далее в автоматическом режиме задается давление нагрузки регулятором(ами) высокого давления НР, и перекрывая регулятор низкого давления LP током различной частоты проводится замер производительности насоса (количества топлива, уходящего в обратку с рейки, через регулятор(ы) высокого давления на различных режимах работы).

При тестировании насосов СР2 используется тот же принцип, что и СР3. Rail используется в качестве нагрузки, перекрывая регуляторы низкого давления, замеряется производительность насоса. Поочередным закрытием регуляторов проверяется равномерность работы секций насоса.

Для проверки насосов СР2 в контроллере заложена возможность использования трех регуляторов высокого давления НР1-НР3, так как данные насосы имеют большую производительность и проходного сечения одного регулятора бывает недостаточно для регулирования давления в испытательной системе.

Для проведения необходимых испытаний ТНВД контроллер позволяет управлять следующими параметрами:

  • В автоматическом режиме управлять регулятором(ами) высокого давления НР1-НР3 (1-3 шт), тем самым поддерживая давление в системе от минимального до максимального значения;
  • В ручном режиме управлять регулятором(ами) низкого давления LP1-LP2(при испытании грузовых насосов СР2 используется два регулятора)

Описание и работа прибора FMDE-520

2-х канальный расходомер жидкости FMDE отвечает за проверку производительности дизельных ТНВД (топливных насосов высокого давления) системы Common Rail.

На передней панели находятся штуцеры для измерения двух потоков тестовой жидкости

  • К штуцеру «IN1» подключается шланг первого потока (канала) идущего от подачи проверяемого ТНВД через Rail
  • К штуцеру «IN2» подключается шланг второго потока (канала) идущего от обратного слива проверяемого ТНВД.

На задней панели FMDE-520 находятся:

  • штуцеры «OUT2» и «OUT1» для слива из расходомера тестовой жидкости в бак
  • USB - порт для связи с ПК
  • Вентиляционная решетка
  • Выключатель сетевого питания "POWER" и разъем "220-240v~AC50/60Hz" для подключения сетевого питания ~220 В. Разъём "СЕТЬ" конструктивно выполнен в одном корпусе с предохранителем

Расходомер FMDE имеет два канала измерения пролива:

  1. Диапазон измерения датчика №1 - 6-500 л/час
  2. Диапазон измерения датчика №2 - 6–500 л/час

В каждом канале за измерительными датчиками пролива установлены датчики температуры, измеряющие температуру жидкости (потока).

Наличие в расходомере встроенных датчиков температуры существенно увеличивает точность измерения значений при проверке насосов Common Rail.

ВНИМАНИЕ Так как твердые частицы или загрязненная среда могут привести к повреждению датчика или повлиять на измерения, перед расходомерами (датчиками потока) необходимо установить фильтр (50 микрон) из комплекта поставки.

Примененный датчик потока выдерживает температуру измеряемой жидкости до 90С. Не допускайте повышение температуры сверх этого значения. Подключайте шланги от ТНВД на измеритель только через радиатор с принудительным воздушным охлаждением стенда.

С этим товаром покупают

Модуль управления насосами Common Rail — PTC-2500
Модуль управления насосами Common Rail — PTC-2500-foto2
Модуль управления насосами Common Rail — PTC-2500-foto3
Модуль управления насосами Common Rail — PTC-2500-foto4
Модуль управления насосами Common Rail — PTC-2500-foto5

Модуль управления насосами Common Rail — PTC-2500

1 636.20 EUR

Расходомер цифровой двухканальный — FMDE-500
Расходомер цифровой двухканальный — FMDE-500-foto2
Расходомер цифровой двухканальный — FMDE-500-foto3
Расходомер цифровой двухканальный — FMDE-500-foto4

Расходомер цифровой двухканальный — FMDE-500

1 939.20 EUR

Написать отзыв
Внимание: HTML не поддерживается! Используйте обычный текст!

Раздел "CP-Tester" является главным окном программы, которое появляется при ее запуске.

В правой части программы находится окно в котором отображаются значения тест-планов

При нажатии на кнопку открытия тест-плана появится таблица со списком встроенных тест-планов в закладке «Встроенный».

Из списка нужно выбрать нужный тест-план по номеру насоса и подтвердить нажатием на кнопку «OK». Для ускорения поиска нужного номера можно ввести в поле фильтрации последние несколько цифр и все номера насосов ,имеющие данные цифры в номере, появятся в списке.

Далее выбрать нужный номер насоса и подтвердить нажатием на кнопку «OK». После этого произойдет загрузка шагов тест-плана и информации по проверке насоса

В данном разделе есть возможность создания пользовательских тест-планов по шаблону. Для этого в таблице тест-планов необходимо зайти в раздел с закладкой «Пользовательский»

При нажатии на кнопку «Новый тест-план» появится шаблон с возможностью создания нового тест-плана. После введения данных проверки в поля шаблона необходимо нажать «ОК» для сохранения нового тест-плана в раздел

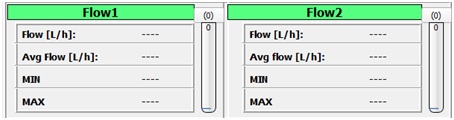

В средней части сверху отображаются значения проливов через блок измерения-2х канальный расходомер жидкости FMDE

Слева отображены параметры первого канала «Flow1», измеряющего поток после накопителя давления. Справа - параметры второго канала «Flow2», измеряющего поток идущий с обратного слива ТНВД. В программе отображены (сверху вниз): мгновенный поток (л/ч), средний поток (л/ч), минимальное значение потока по тест-плану (min), максимальное значение потока по тест-плану (max). Напротив результатов потоков в мензурке видно динамическое отображение среднего потока. Сверху мензурки находится кнопка обнуления среднего потока.

В центральной части программы находится блок управления высоким давлением и его реальное значение.

В правой части находится задатчик высокого давления «HP».

В левой части отображение реального давления. Под ним отображается сигнал скважности в (%). В центре манометр с отображением реального давления в (Kbar)

Установка давления производится следующим образом:

  1. Необходимо ввести требуемое значение с помощью клавиатуры в блок установки давления
  2. Подтвердите данное значение нажатием на клавишу "Enter" на клавиатуре

Отображение давления появится рядом с надписью "Давление" и на манометре в программе.

Для изменения давления надо ввести в поле новое значение и подтвердить нажатием клавиши "Enter". Также плавное изменение давления можно осуществлять кнопками "вверх" и "вниз", расположенными справа от поля ввода. Увеличивать или уменьшать давление можно также кнопками «НР + » и «НР - » на панели кнопок управления в программе или соответствующими клавишами «F5» и «F6» на клавиатуре.

Под блоком управления высоким давлением расположен блок управления регуляторами низкого давления

  • Слева LP1- управление первым регулятором.
  • Справа LP2-управление вторым регулятором.
  • В центре – управление напряжением 12V/24V

В блоке управления регуляторами отображается: ток(А) и скважность(%). Ниже находится регулятор тока и скважности.

В центре кнопки управления напряжением 12/24В и отображение оборотов насоса и угла при подключении к датчику оборота ТНВД.

Внимание Функция отображения оборотов насоса и угла является опционной и в стандартный комплект поставки не входит

В центральной части отображены измеренные параметры потока.

Слева отображены параметры первого канала «Flow1», измеряющего поток после накопителя давления. Справа - параметры второго канала «Flow2», измеряющего поток, идущий с обратного слива ТНВД. В разделе программы отображены (сверху вниз): мгновенный поток (л/ч), средний поток (л/ч), температура потока в блоке измерения (с), мгновенный поток (л/мин), средний поток (л/мин) и кнопка сброса среднего значения.

В правой части выведен график, на котором визуально можно видеть отображение расхода жидкости в каналах измерителя

Для каждого канала виден пролив в разных единицах измерения (л/ч, л/мин, мл/цикл) и температура измеряемой жидкости.

Нажатием кнопки "Сброс среднего значения" происходит обнуление показаний среднего потока.

Если не нажимать кнопку "Сброс среднего значения", то в окне "Средний поток" будет отображаться среднее значение с момента начала измерения.
